R E S T A U R A T I O N   D E   L A   R O U E  - mars 2008


FABRICATION DES PIÈCES - avril 2007




















   42 AUGETS EN ACIER: 380 kg, fabriqués par J-P.Beluardo, St-Claude (39)
   (épaisseur 3mm, longueur 1,10 m, largeur 0,40 m).
   JOUES DE LA ROUE:  fabriquées en sapin et 84 tracés des augets (42 de
   chaque côté) par A. Capelli, Villards d'Héria (39)












CERCLAGES
circonférence 11 m x 2
larg 0,80 m
fabriqués par
 J-P. Beluardo,
Saint-Claude (39) 		BRAS DE LA ROUE
12 bras en chêne
longueur 1,70 m
poids 17,5 kg
section 10 x 12 cm














   12 TIGES FILETÉES (6 de 1,25 m et 6 de 1,35 m)   Tiges pour serrer
   les éléments de la roue.
   Filetage fait main,
  3 passes, soudure
  à l'ancienne au carré.
  par J-P. Beluardo
  39 Saint-Claude

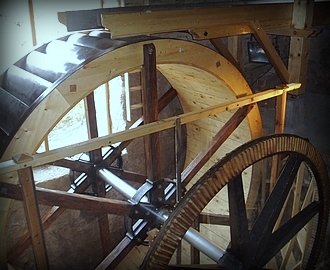

DÉMONTAGE DE L'ANCIENNE ROUE - février 2008



















et MONTAGE DE LA NOUVELLE  (diamètre: 3,50 m, circonférence: 11 m et largeur: 1,25 m)































montage des éléments
en bois







pose des cerclages
 bras en chêne
maintenus
 dans la rosace
par un système de
  boulonnage






HIVER 2012


LA ROUE GELÉE










En 2008 Fabrication des éléments en bois, démontage et montage de la roue:
Menuiserie Piard, Etival (39) et Arnaud Capelli, Villards d'héria (39)





JUIN  2022 - RESTAURATION DU PLANCHER INTERIEUR DE LA ROUE




Les anciens éléments
de la roue nous ont
permis de découvrir
que le plancher intérieur avait deux angles
différents, un entrant
et un sortant de 9°
et 12°, donc nous en
avons tenu compte
pour la restauration
du nouveau plancher
par le Président et un
bénévole.
